深化设计是照明设计师根据设计单位提供的施工图纸，结合概念设计确立的主体理念和施工现场的具体情况，应用现代照明技术工艺及标准规范，对照明设计板块进行补充调整、细化优化和精准修订，进而为施工单位提供系统可靠、准确无误的施工技术文件。

深化设计的目的在于，通过提供系统详实的施工图纸，满足招标后的工程预算，明确交叉施工责任范围，有效控制工程进度，杜绝施工设计造成的事故隐患，为高效推动项目进展提供技术支撑。

主要职责：一是按照专业要求，对既定图纸图集查漏补缺。建筑顾问设计单位绘制的施工图纸图集，大都按照业主既定的总体规划和标准要求，完成建筑主体及配套设施主体设计方案，而对于建筑幕墙、周边环境的灯光布局及电气管线预埋等施工设计细节，基本处于概念状态，为了确保有的放矢，我们照明设计师将会同业主、建筑设计师及幕墙、室内精装设计、园林等相关专业方，广泛听取光环境需求意见，并在查漏补缺、修改完善的基础上，与相关责任方签字确认最终形成的施工图纸。二是根据工程技术施工经验，提出可行性深化设计方案。在施工现场难度大、工程项目图纸不齐全等特殊情况下，我们将在建筑设计单位确定的施工图纸上，结合现场施工实际情况，提出设计最优、成本可控、操作可行的合理化深化设计方案，并配合施工单位进行现场技术指导。三是参照行业标准，深化优化系统方案等技术文件。作为央企专门从事照明工程的“双甲”企业，我们在方案设计、灯具选配、施工工艺、安装技术、安全管理和后期运营维护等方面，都有着丰富工程经验。基于深化方案形成一致意见后，项目组将按照行业的最高标准要求，按需生成满足施工单位要求的系统设计技术文件。

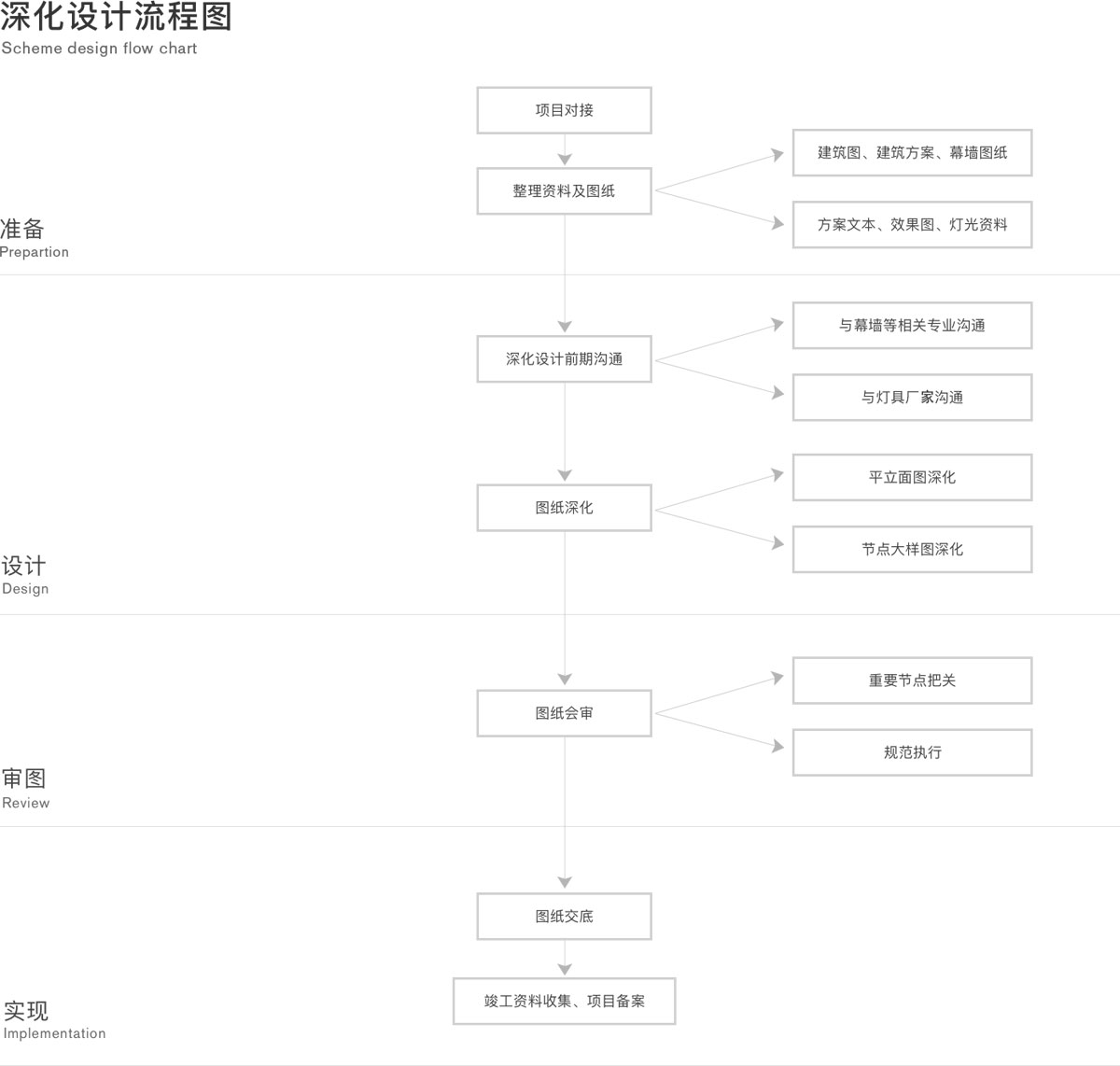

深化设计工作必须经历三个阶段：

一、深化设计技术阶段

在概念设计和业主达成一致后，深化设计的主要任务是深化设计理念，对设计方案进行细部的亮化设计。主要内容包括：

1.对照明设计方案进行可行性分析论证，并对光辐射、光通量、光强度、照度、辉度、发光效率、色温、光色等相关技术指标，进行分析说明；

2.按需确定所用灯具的选型意向及主要技术参数；

3.绘制灯具初阶段的布置图，并提供灯具数量清单；

4.研究确定灯光照明控制系统的方案，绘制灯具安装示意图。

5.为项目中特殊设计部分，提供具体的照明设备材料；

6.确立整体照明效果控制方案和场景控制模式，以及白天夜晚两种不同的照明控制模式；

7.与业主达成方案共识后，生成3套文本设计方案。主要技术文件包括灯具扩初阶段布置图、灯具选型意向、灯具数量清单、主要区域照明灯具安装示意图、照明效果表现图、照明总用电负荷清单、照明工程总造价表、照度分析资料和图文解说资料等。

二、施工图设计阶段

在概念方案设计和深化设计的基础上，进行优化方案的可行性调整，在与业主及施工方达成一致意见后，出具可招投标施工的整套施工图纸。主要内容包括：

1.绘制照明施工图：包括灯具布置图、灯具定位尺寸、安装节点及预埋件图、照明回路图、照明电气箱、管线布置图、照明控制电气系统图等；

2.确定灯具选型范围：其技术参数包括但不限于所用灯具的品牌、尺寸、功率、配光、色温、材质、电气安全等级、IP指数等可用灯具供货招标的技术资料。

3.制作灯具数量清单和计算总用电负荷；

4.在与业主达成方案共识后，出具3套文本设计方案。主要有灯具布置图、灯具定位尺寸、安装节点及预埋件图、照明回路图、照明电气箱、管线布置图、照明控制电气系统图、灯具数量清单、灯具选型规范等）

5.根据生成的图纸、资料和预算，制作照明灯具的招标文件。

三、品质控制阶段

在完成前期基础工作后，为保障技术工艺落地生根，满足光效品质，深化设计团队还必须参与整个施工过程的技术指导工作。

1.积极配合业主开展施工招标，并参与招标文件的技术评审工作；

2.按需提供各种灯具技术指标，按照拟定技术要求，参与审核招标方提供的灯具产品，并形成书面参考意见。

3.主动与中标施工单位进行施工方案的技术交底，并指导配合施工单位的正常安装工作；

4.在施工安装过程中，及时解答与照明施工相关的技术问题（以工程联系单的文件为准）。

5.在灯具安装过程中提供技术指导，参与最后的效果调试，并出具验收文件。

四、特别说明

1.自签署合同后，在功能或运作方面修改服务范围内的区域及设施的方案设计内容，如修稿超过原设计内容的20%，将被视为变更设计，甲方将额外支付合同总价之外的设计费用。

2.在确定各阶段设计成果后，除设计文件交付时间另需协调确定外，甲方如因故要求修改既定方案，应根据实际返工修改所需工作日，另行增加设计补偿费用。
